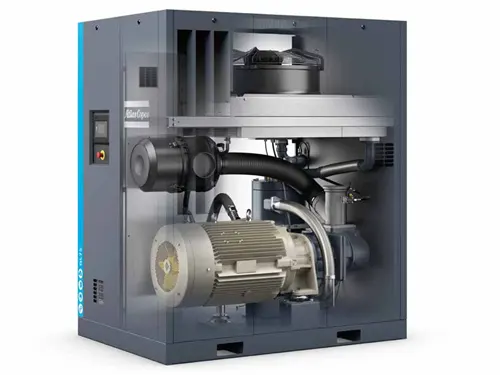

Compresseur d'air à vis sans huile basse pression

Avantages du produit

Système d'entraînement sans entretien

• Sans entretien, entièrement fermé, empêchant la poussière et les débris de pénétrer

• Le compresseur d'air à vis sans huile basse pression convient aux environnements difficiles

• Entraînement par engrenages à haut rendement, sans perte d'efficacité des accouplements

• La température ambiante de fonctionnement maximale pour le modèle standard est de 46 °C et pour le modèle haute température, elle est de 55 °C.

Moteur ultra efficace

• Classe d'efficacité du moteur IE4

• Classe de protection IP55, classe d'isolation F, classe d'échauffement B

• L'extrémité non motrice adopte des roulements lubrifiés à la graisse sans entretien

•  Convient pour un fonctionnement continu dans des environnements difficiles

Filtre à huile rotatif robuste

• Filtre efficacement les impuretés présentes dans l'huile pour prolonger la durée de vie des pièces.

•Le filtre à huile est équipé d'une vanne de dérivation

Refroidisseur d'huile et refroidisseur final indépendants de très grande taille

•La basse température à la sortie du rotor assure la longue durée de vie de l'huile

•Le séparateur mécanique vapeur-eau intégré peut éliminer près de 100 % de l'eau de condensat

• La conception anti-stress élimine les chocs thermiques dans l'échangeur thermique

Contrôleur à écran tactile Elektronikon®

• Télécommande, sortie d'alarme, plans de maintenance et d'entretien et diagnostic réseau sont tous disponibles

• Le diagnostic à distance Smartlink intégré maximise les performances du système de compresseur d'air et permet d'économiser de l'énergie.

•Diagnostic de plusieurs compresseurs (2,4 et 6 unités en contrôle commun sont en option)

• Filtre d'admission d'air robuste

• Le compresseur d'air à vis sans huile basse pression peut éliminer 99,9 % des poussières grossières, améliorant ainsi la protection des composants du compresseur.

• Durée de vie extrêmement longue

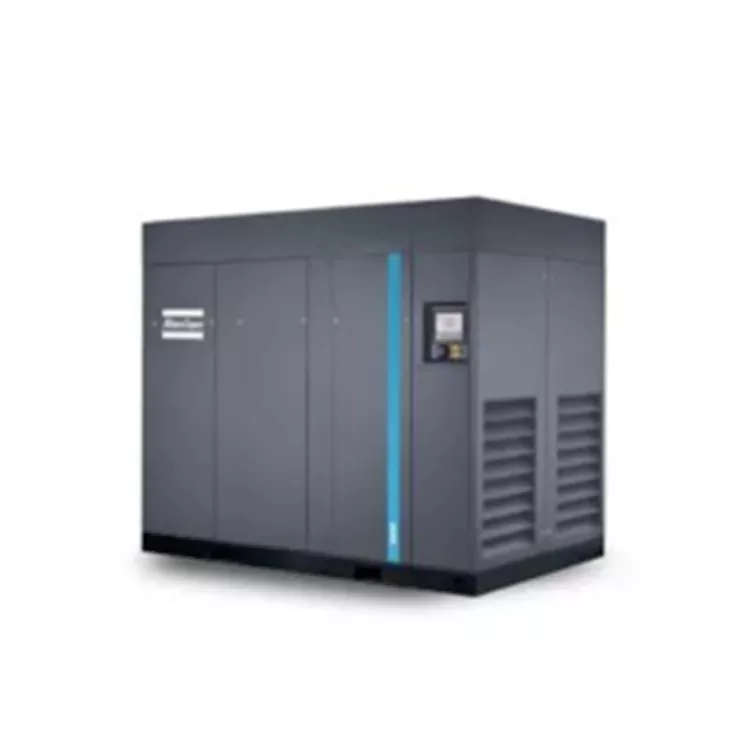

L'Atlas GL 37-75 présente une efficacité exceptionnelle, une excellente qualité de l'air comprimé, une faible consommation d'énergie dans des conditions d'utilisation de gaz stables et des caractéristiques intelligentes qui garantissent efficacité et fiabilité. Le contrôleur tactile "Elektronikon" est adopté, doté de diagnostics à distance en temps réel et de suggestions d'optimisation fournies par SMARTLINK, ainsi que d'OPCUA pour l'intégration dans les systèmes de production.

Paramètres techniques de l'Atlas GL 37-75

Les dimensions de spécification de l'Atlas GL 37-75

Paramètres principaux

Les paramètres de performance de l'unité sont mesurés conformément à la norme ISO1217, annexe C et 2009.

Test de niveau de pression acoustique au poste de travail : LpWSA (réf 20 μPa) dB(A)(erreur : 3dB(A))

Le niveau sonore est mesuré conformément aux normes ISO2151 et ISO9614

Le FAD est mesuré aux pressions de service suivantes : 5 bar pour le modèle 5,5 bar

Conditions de fonctionnement de référence : Pression absolue d'admission : 1 bar

Température d'entrée d'air : 20°C

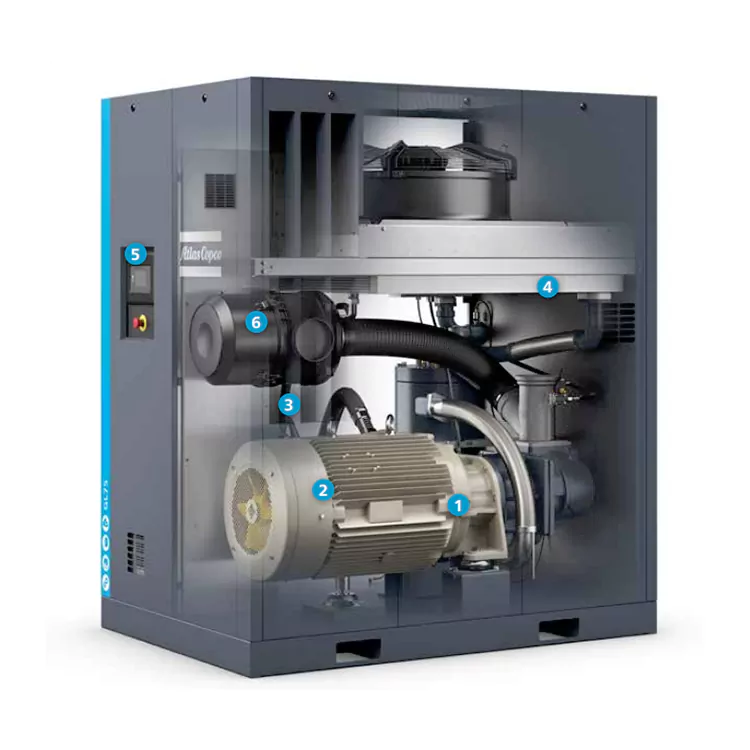

La structure principale du compresseur d'air Atlas GL 37-75

1. Section de l'unité principale : elle comprend la soupape d'admission, la soupape d'échappement, le système de transmission, etc., qui sont utilisés pour réaliser l'admission, la compression et l'échappement de l'air.

2. Systèmes auxiliaires : y compris le système d'huile lubrifiante, le système d'eau de refroidissement, le système de commande électrique, etc., sont utilisés pour assurer le fonctionnement normal du compresseur d'air.

Le processus de travail du compresseur d'air Atlas GL 37-75

1. Étape de démarrage : lorsque le bouton d'alimentation est enfoncé, le système de contrôle électronique démarre automatiquement le système de lubrification et le système d'eau de refroidissement du compresseur d'air. En même temps, la soupape d'admission s'ouvre et l'air pénètre à l'intérieur de l'unité principale.

2. Étape de compression : lorsque le rotor à vis tourne, l'air à l'intérieur de l'unité principale est soumis à la force de compression et la pression augmente progressivement. À ce stade, la soupape d’échappement est fermée pour empêcher le gaz comprimé de refluer.

3. Étape d'échappement : Lorsque la valeur de pression réglée est atteinte, le système de contrôle électronique activera automatiquement la soupape d'échappement pour évacuer le gaz comprimé. Pendant ce temps, la soupape d'admission est fermée et le compresseur d'air à vis sans huile basse pression entre dans l'état d'attente pour le prochain démarrage.

4. Étape d'arrêt : Lorsqu'il est nécessaire d'arrêter le fonctionnement du compresseur d'air, appuyez sur le bouton d'arrêt. Le système de commande électronique arrêtera le système de lubrification et le système d'eau de refroidissement, et fermera progressivement la soupape d'admission et la soupape d'échappement. Finalement, le compresseur d’air a complètement cessé de fonctionner.

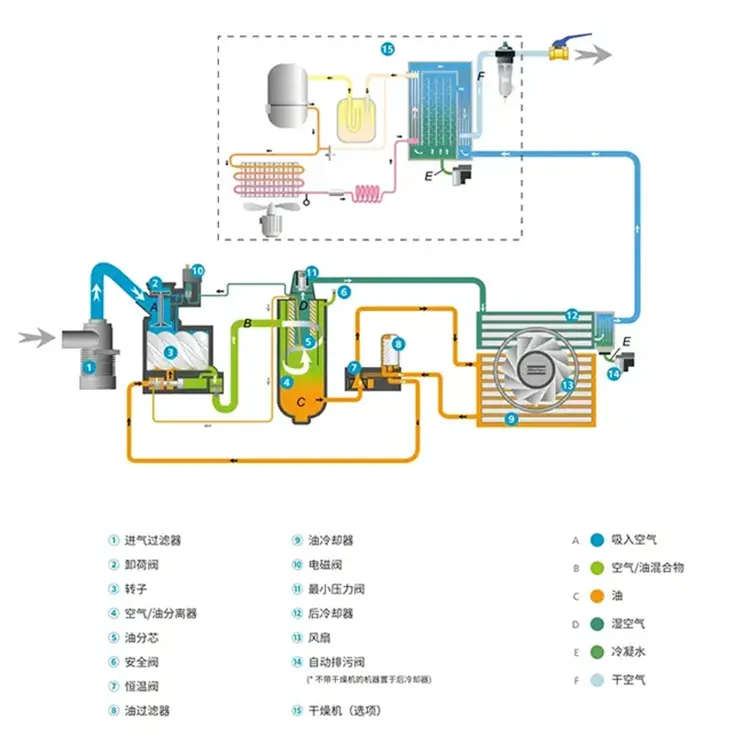

Organigramme de fonctionnement du compresseur d'air Atlas GL 37-75
