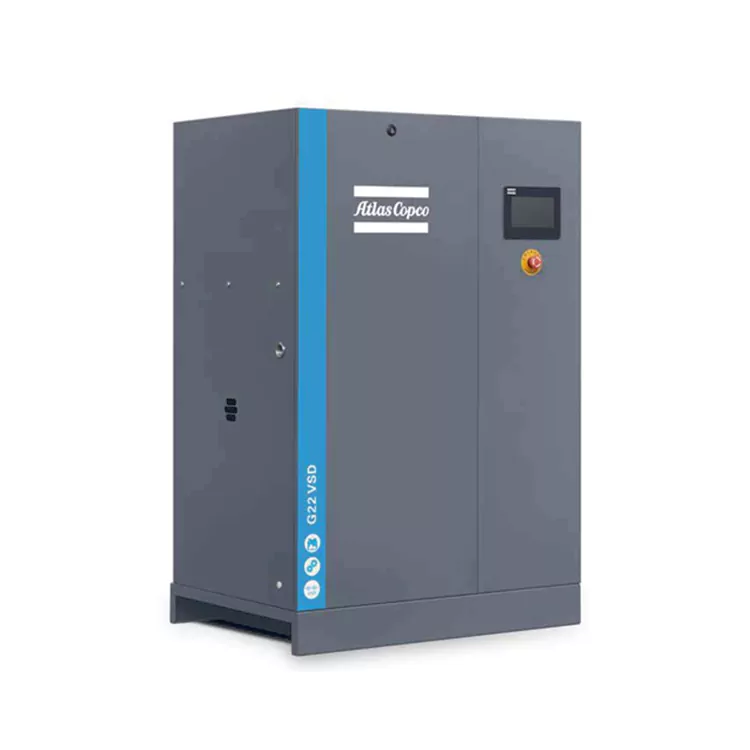

Le compresseur d'air à fréquence variable VSD d'Atlas est spécialement conçu pour un fonctionnement continu. Le système d'entraînement adopte un moteur à aimant permanent efficace, qui peut obtenir un excellent effet de refroidissement de l'huile. La technologie VSD permet de réaliser des économies d'énergie allant jusqu'à 35 % et son encombrement réduit garantit la flexibilité de l'installation.
Haute fiabilité
Le compresseur d'air à fréquence variable VSD est spécialement conçu pour un fonctionnement continu.
Il peut fonctionner de manière fiable à des températures allant jusqu'à 46 °C/115 °F.
Le démarrage à fréquence variable peut réduire la contrainte sur les composants clés et réduire le courant de démarrage.
Standard équipé d'une vanne thermostatique haute température.
Faibles coûts d’exploitation
La technologie VSD permet de réaliser des économies d'énergie allant jusqu'à 35 %.
Moteur à aimant permanent (PM) refroidi à l'huile IE4 à haut rendement.
Les composants avancés transportent plus d’air avec une plus grande efficacité.
Facile à installer et à entretenir
Des versions d'installation au sol ou montées sur réservoir sont disponibles au choix.
L'espace au sol réduit garantit la flexibilité d'installation.
Les composants principaux, le séparateur d'huile et le filtre, sont faciles à entretenir et à utiliser.
Nous sommes un fabricant et fournisseur professionnel de compresseurs d'air en Chine. Bienvenue à consulter et à acheter.
1. Système d'entraînement à haut rendement
Le système d'entraînement adopte des moteurs à aimants permanents (IPM) à haut rendement, conformes à la norme IE4.
La conception raisonnable et exquise peut obtenir un excellent effet de refroidissement de l'huile.
Protection IP54.
2. Système de refroidissement à ailettes en forme de W
La conception W-fin garantit un fonctionnement fiable dans des conditions difficiles.
Les ventilateurs axiaux peuvent améliorer les performances de refroidissement.
3. Armoire électrique
Contrôleur à écran tactile avancé.
Le convertisseur de fréquence, spécialement conçu pour les compresseurs d'air, peut fournir un contrôle autorégulé dans des situations anormales.
4. Filtres à huile/séparateurs d'huile durables
Le filtre à huile est équipé d'une vanne de dérivation intégrée.

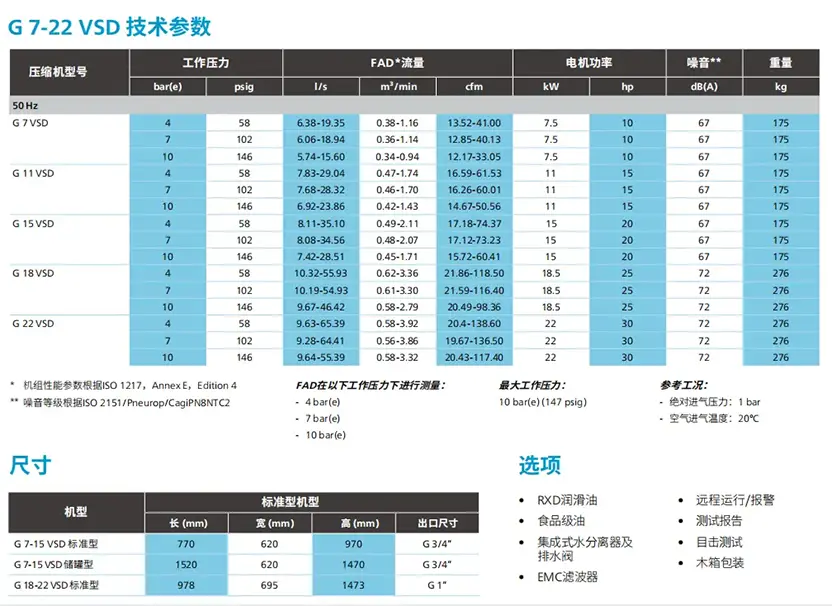

La technologie d'entraînement à vitesse variable du G7-22 VSD permet à la vitesse du moteur du compresseur de correspondre à votre demande d'air.
Par rapport aux machines de chargement/déchargement traditionnelles, le compresseur d'air à fréquence variable VSD peut économiser jusqu'à 35 %* d'énergie. De plus, le moteur à aimant permanent refroidi par huile du GVSD peut démarrer et s'arrêter sous la pleine pression du système sans décharge. Il élimine également l'impact du courant de pointe lors du démarrage.
① Surface au sol plus petite
Le compresseur d'air à fréquence variable VSD permet d'économiser plus d'espace d'installation et peut installer plus de machines dans un espace limité.
② Hôte de vis
· Profil de rotor asymétrique et roulements soigneusement sélectionnés.
· Les rotors hautes performances réduisent considérablement les coûts d'exploitation.
③ Refroidisseur efficace
La température d'échappement de la tête de la machine se situe dans une plage raisonnable, réduisant ainsi les pertes dues aux températures élevées.
Le noyau du refroidisseur d'eau en acier inoxydable a une plus grande résistance à la corrosion.
La conception optimisée réduit les coûts de maintenance et garantit des performances plus fiables.
④ Séparateur de pétrole et de gaz à haute efficacité
Réduisez la chute de pression et réduisez la consommation d’énergie.
Faible consommation de carburant, coûts de maintenance réduits et durée de vie plus longue.
Le séparateur de pétrole et de gaz, conçu de manière optimale, réduit la teneur en huile et améliore la stabilité.
⑤ Moteur à haut rendement
Le moteur IE3 à haut rendement (isolation de classe F) peut garantir un fonctionnement normal continu même dans des environnements difficiles.
Il peut également garantir un fonctionnement stable à long terme dans des environnements difficiles.
⑥Système de contrôle MK5 et SmartLink d'Elektronikon
Des instructions claires et simples vous permettent de maîtriser plus rapidement les paramètres et les données importants.
Surveiller l’état de fonctionnement et de maintenance de l’équipement.
SmartLink peut surveiller à distance l'état de fonctionnement du compresseur.
⑦ Installation, utilisation et maintenance pratiques
Aucune fondation requise pour le châssis, facile à installer.
Hotte entièrement intégrée et silencieuse.
Pratique pour le transport et simple à entretenir.
Atlas : Quelles sont les caractéristiques uniques du G(L)VSD intégré de Copco ?
1.Elektronikon peut contrôler le compresseur et le convertisseur de fréquence intégré, assurant ainsi la sécurité de l'équipement.
2. La pression de service peut être librement sélectionnée entre 3,5 et 10 bars, réduisant ainsi les coûts d'électricité.
3. Le convertisseur de fréquence et le moteur sont spécialement conçus (équipés d'une protection des roulements) pour atteindre un rendement élevé dans la plage de variation de vitesse autorisée.
4. Le moteur à fréquence variable spécialement conçu est suffisant pour répondre aux exigences de refroidissement du moteur et du compresseur.
5. Tous les compresseurs Atlas Copco G(L)VSD ont subi des tests et une certification CEM. Le fonctionnement du compresseur n'affectera pas les appareils externes, et vice versa.
6. Spécialement conçu pour les améliorations mécaniques, il élimine le souci des vibrations dans la plage de conversion de fréquence.
7. Éliminez la « fenêtre de vitesse » qui n'est pas propice aux économies d'énergie et à une pression de travail stable. La plage de réglage du volume de gaz est de 30 % à 100 %.
8. La plage de pression du réseau de pipelines est maintenue dans la plage de 0,10 bar et 1,5 psi.
Efficace
Les compresseurs hautement efficaces de la série VSDiPM permettent d'économiser en moyenne jusqu'à 35 %* d'énergie par rapport aux compresseurs entraînés à des vitesses spécifiées.
Le niveau d'efficacité du moteur est équivalent à la norme IE4, avec entraînement direct, réduisant encore davantage la perte d'efficacité énergétique
La conception unique de la soupape d'admission minimise la chute de pression d'admission et la perte d'air
Intelligent
Convertisseur de fréquence dédié au compresseur, régulation de vitesse variable pour répondre aux exigences de fonctionnement des différentes conditions de travail
Le contrôleur à écran tactile Elektronikon simplifie grandement la surveillance et la maintenance.
La conception modulaire répond à différentes exigences de performances et à un taux d'utilisation élevé des matériaux
Fiable
La conception de la chaîne d'entraînement à fréquence variable entièrement fermée garantit un fonctionnement fiable dans les environnements difficiles
Conception modulaire, utilisant des composants fiables qui ont été vérifiés sur des modèles matures
Le refroidisseur adopte une conception à ailettes ondulées, qui peut assurer une dissipation thermique stable de la machine même dans des environnements difficiles
Atlas Copco a comparé plusieurs appareils et mené des tests à long terme pour conclure que le GAVSD IPM permet d'économiser en moyenne plus de 35 % d'énergie en plus que le modèle GA à fréquence fixe.
GA7-22 VSDiPM
Conduite exquise, contrôle intelligent
Le GA30-90VSDiPM est un compresseur d'air inverseur véritablement économe en énergie pour vous. Son système d'entraînement innovant et sa conception d'onduleur dédiée pour les compresseurs d'air peuvent vous faire économiser jusqu'à 35 % d'énergie, garantissant une production durable et réduisant considérablement vos coûts d'exploitation.
① Moteur à aimant permanent (iPM)
· Le niveau d'efficacité est équivalent à la norme IE4
· La conception spéciale du passage d'huile rend le refroidissement plus efficace
· Le moteur a un indice de protection IP66 et une classe d'isolation H.
· Moteur refroidi à l'huile, aucun ventilateur de refroidissement requis
② Rotor du compresseur
· Conçu et fabriqué par Atlas Copco
· Fiable, efficace et silencieux
③ Système d'entraînement à haut rendement
· Entraînement direct efficace et fiable (GA45-75VSDIPM)
· Système de transmission à engrenages innovant, facile à entretenir (GA90VSDIPM)
· Moteur refroidi à l'huile entièrement scellé
④ Système de refroidissement classique
· Refroidisseur d'huile et post-refroidisseur indépendants
· La conception des ailettes ondulées assure le fonctionnement stable du compresseur dans des environnements difficiles
· Les ventilateurs axiaux à haut débit assurent des performances de refroidissement supérieures
· Des températures plus basses garantissent un fonctionnement efficace
⑤ Système robuste de filtration/séparation d'huile
· Le filtre à huile est équipé d'une vanne de dérivation
· Conception rotative, facile à entretenir
⑥Contrôleur à écran tactile Elektronikon
· Il est équipé d'un algorithme intelligent pour optimiser la pression du système et réduire la consommation d'énergie de l'ensemble de la machine
· La télécommande, la sortie d'alarme, les plans de maintenance et d'entretien et le diagnostic du réseau sont tous disponibles
· Il est équipé du diagnostic à distance Smartlink pour surveiller l'état en temps réel du système
⑦ Convertisseur de fréquence Neos dédié (adapté au GA 45-90 VSDiPM)
· Convertisseur de fréquence spécial pour compresseurs d'air à aimant permanent et fréquence variable
· Degré de protection IP5x
· Le boîtier en aluminium robuste assure un fonctionnement stable dans des conditions difficiles
· Conception modulaire, structure compacte, simplicité et convivialité
La série VSDiPM d'Atlas Copco peut ajuster automatiquement la vitesse du moteur pour contrôler avec précision et répondre aux exigences de consommation de gaz des clients. Comparé aux compresseurs entraînés par la vitesse spécifiée, le compresseur d'air à fréquence variable VSD permet d'économiser en moyenne jusqu'à 35 % d'énergie.

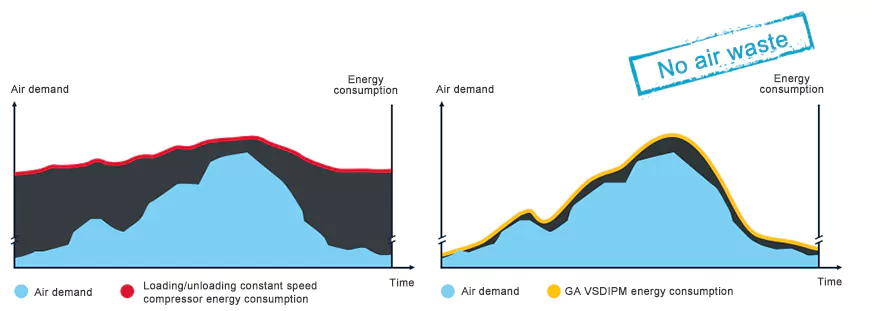

Lorsque la demande de gaz fluctue fortement (20 % à 100 %), l'économie d'énergie moyenne peut atteindre jusqu'à 35 %*
Le contrôleur Elektronikon® ajuste en douceur la vitesse du moteur en réponse aux fluctuations de pression
Il n'y a aucun gaspillage à rester au ralenti ou à lâcher prise
Le compresseur peut démarrer/arrêter à pleine pression sans aucun déchet de déchargement
Il n’y a pas de courant de démarrage de pointe et cela n’a aucun impact sur le réseau électrique
Grâce à des enquêtes et des mesures approfondies, il a été constaté que la demande en air comprimé dans la plupart des environnements de production fluctue fortement sur une base quotidienne, hebdomadaire et mensuelle, et que l'approvisionnement en gaz des compresseurs change également considérablement en fonction des fluctuations de la demande en air comprimé.
Atlas Copco a comparé plusieurs appareils et mené des tests à long terme pour conclure que le GAVSD IPM permet d'économiser en moyenne plus de 35 % d'énergie en plus que le modèle GA à fréquence fixe.
