IP signifie Ingress Protection (également appelé indice de protection internationale). Il s'agit d'une norme internationale (IEC 60529 / GB/T 4208) qui définit le niveau de protection qu'offre un coffret d'équipement électrique contre :
· Objets solides (poussière, outils, doigts, etc.)
· Liquides (eau, humidité, etc.)
L'indice IP se compose de deux chiffres : IP _ _
|
Position |
Signification |
Gamme |
|
Premier chiffre |
Protection contre la poussière (Protection des objets solides) |
0 – 6 |
|
Deuxième chiffre |
Protection contre l'eau (Protection contre la pénétration de liquides) |
0 – 8 |
Remarque : des nombres plus élevés = une meilleure protection. IP6X signifie entièrement étanche à la poussière ; IPX8 signifie une protection continue contre l'immersion dans l'eau.
|
Code IP |
Niveau de protection |
Description |
|
IP0X |
Aucune protection |
Aucune protection particulière contre les objets solides |
|
IP1X |
≥50mm |
Empêche les gros objets solides (par exemple, la main) d'entrer |
|
IP2X |
≥12mm |
Empêche les doigts de toucher les pièces internes |
|
IP3X |
≥2,5 mm |
Empêche les outils, les fils et les petits objets d'entrer |
|
IP4X |
≥1,0 mm |
Empêche les insectes et les petits débris de pénétrer |
|
IP5X |
Protégé contre la poussière |
La poussière peut pénétrer, mais pas en quantités qui affectent le fonctionnement normal |
|
IP6X |
Étanche à la poussière |
Empêche complètement la pénétration de la poussière |
|
Code IP |
Niveau de protection |
Description |
|
IPX0 |
Aucune protection |
Aucune protection contre l'eau |
|
IPX1 |
Gouttes verticales |
Empêche l'eau de couler verticalement |
|
IPX2 |
15° Gouttes |
Empêche l'eau de couler à un angle de 15° |
|
IPX3 |
Pulvérisation (60°) |
Empêche les projections d'eau jusqu'à un angle de 60° |
|
IPX4 |
Éclaboussures |
Empêche les éclaboussures d'eau de n'importe quelle direction |
|
IPX5 |
Jet d'eau |
Empêche les jets d'eau à basse pression de n'importe quelle direction |
|
IPX6 |
Jet d'eau puissant |
Empêche les jets d'eau puissants |
|
IPX7 |
Immersion |
Peut être immergé dans l'eau (jusqu'à 1 m) pour une durée limitée |
|
IPX8 |
Immersion continue |
Peut être immergé en continu dans des conditions spécifiées |
|
IPX9K |
Eau haute pression/chaude |
Résiste au lavage à l'eau chaude haute pression (100bar, 80°C) |
|
Indice IP |
Application |
Cas d'utilisation typique |
|
IP23 |
Environnements intérieurs et secs |
Utilisation industrielle légère, environnements de bureau |
|
IP44 |
Armoires électriques intérieures |
Panneaux de commande, compresseurs intérieurs |
|
IP54 |
Usage général intérieur/extérieur |
Le plus courant pour les compresseurs d’air standard |
|
IP55 |
Environnements extérieurs et difficiles |
Commun pour les compresseurs industriels |
|
IP65 |
Etanche à la poussière + résistant aux jets d'eau |
Extérieur, chantiers de construction, exploitation minière |
|
IP66 |
Étanche à la poussière + jet d'eau puissant |
Applications extérieures robustes |
|
IP67 |
Etanchéité à la poussière + immersion de courte durée |
Applications spéciales nécessitant une résistance à l’eau |
|
IP68 |
Etanchéité à la poussière + immersion continue |
Environnements submersibles ou extrêmes |
|
IP69K |
Lavage à l'eau chaude à haute pression |
Alimentation et boissons, produits pharmaceutiques, installations de lavage |
Les plus courants pour les compresseurs d'air industriels : IP54, IP55, IP65
|
Paramètre |
Signification |
|
IP55 |
Premier chiffre 5 = Protégé contre la poussière (la poussière peut pénétrer mais n'affecte pas le fonctionnement) |
|
|
Deuxième chiffre 5 = Protégé contre les jets d'eau de toutes directions |
|
Application |
Convient pour une utilisation en extérieur, sur les chantiers de construction et dans les environnements industriels difficiles |
|
Exemple |
Le compresseur d'air à fréquence variable De-nai de 280 kW est doté d'une protection IP55 |
|
Indiquer |
Explication |
|
IP67/IP68 ≠ Travailler sous l'eau |
Ces évaluations garantissent que l'appareil fonctionne après avoir été retiré de l'eau, et non lorsqu'il est immergé et en fonctionnement. |
|
IP69K ≠IP67/IP68 |
IP69K protège contre le lavage à haute pression mais ne convient pas à une immersion continue |
|
Applications IP69K |
Usines alimentaires, lave-autos, brasseries où l'équipement est fréquemment lavé |
|
Norme de test |
GB/T 4208-2017 (Chine) / CEI 60529 (International) |
|
Classement IK |
Séparé de la propriété intellectuelle ; mesure la protection contre les impacts mécaniques (par exemple, IK08, IK10) |

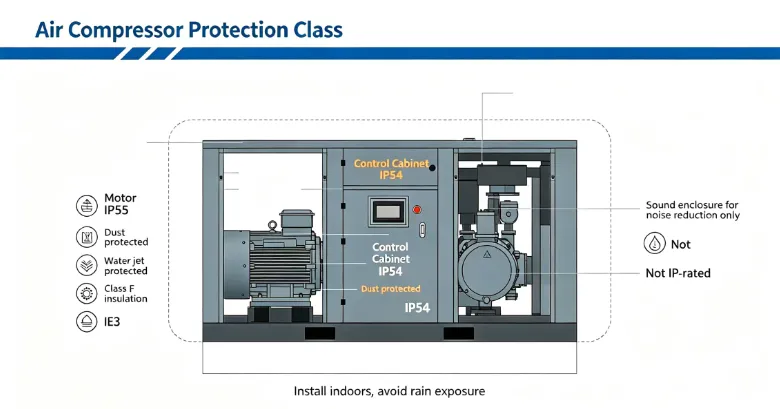

L'indice IP (Ingress Protection Rating) est une norme internationale qui indique le niveau de protection qu'offre le boîtier d'un compresseur d'air contre la pénétration de poussière et d'eau.
Le code IP est composé de deux chiffres :
- Premier chiffre (0-6) : niveau de protection contre la poussière
- Deuxième chiffre (0-8) : niveau de protection de l'eau
Par exemple:
• IP55 = Protégé contre la poussière + Protégé contre les jets d'eau
• IP65 = Etanchéité à la poussière + Protégé contre les jets d'eau
• IP69K = Etanche à la poussière + Protégé contre le lavage à l'eau chaude haute pression
La plupartcompresseurs d'air industrielsont un indice IP54 ou IP55, adapté aux environnements extérieurs et industriels difficiles.Bienvenue à nous contacter pour obtenir plus d'informations!
