Refroidisseur de compresseur d'air

Au cours du fonctionnement du compresseur d'air, la compression de l'air produira beaucoup de chaleur. Si elle n'est pas libérée à temps, elle entraînera une série de problèmes tels qu'une température élevée de l'équipement, des dommages aux pièces, une détérioration de l'huile lubrifiante, etc. En tant que composant central du système de refroidissement, le refroidisseur de compresseur d'air remplit la mission clé de « garde de refroidissement », et ses performances déterminent directement la stabilité de fonctionnement, la durée de vie et l'efficacité de fonctionnement du compresseur d'air.

La fonction principale du refroidisseur de compresseur d'air n'est pas seulement de refroidir l'air comprimé à haute température (généralement de 100 à 140 ℃ à 40 à 50 ℃) et l'huile lubrifiante générée lors du processus de compression à une température de fonctionnement sûre, pour éviter d'endommager le moteur principal et diverses pièces à haute température, mais également de condenser la vapeur d'eau contenue dans l'air comprimé en eau liquide par refroidissement, puis de la décharger à travers le drain pour obtenir un effet de déshydratation et de séchage, réduisant ainsi le risque de corrosion interne et de défaillance du système.  Dans le même temps, la réduction de la température des gaz d'échappement peut également réduire la charge de l'équipement de post-traitement, améliorer l'efficacité de fonctionnement de l'ensemble du système d'air comprimé, atteindre l'objectif d'économie d'énergie et de réduction de la consommation, et empêcher efficacement l'oxydation et la détérioration de l'huile lubrifiante causées par la température élevée, le vieillissement des joints et les dommages aux pièces en caoutchouc, et protéger complètement la sécurité du système.

DC Compressor est profondément impliqué dans le domaine des équipements de compression de gaz depuis de nombreuses années, profondément conscient de l'importance des refroidisseurs pour le fonctionnement de l'équipement, insiste toujours sur la fourniture de refroidisseurs Atlas Copco originaux et construit une ligne de défense solide contre la dissipation thermique pour le fonctionnement stable des équipements du client à partir de la source.  Nos produits couvrent les secteurs de l'acier, de la chimie, de l'automobile, du médical, des énergies nouvelles et autres, et ont fourni à des milliers d'entreprises des solutions de refroidissement adaptées.

Que sont les refroidisseurs à compresseur d’air ?

Les refroidisseurs pour compresseurs d'air Atlas Copco sont divisés en plusieurs types en fonction de différentes positions d'installation et supports de refroidissement, qui peuvent s'adapter avec précision aux besoins des différents modèles de compresseurs d'air et scénarios d'application, offrant ainsi aux clients des choix diversifiés.

Classé selon la position d'installation, comprend principalement trois produits de base : l'un est un refroidisseur d'huile, spécialement utilisé pour refroidir l'huile lubrifiante en circulation, afin d'éviter que la température élevée de l'huile n'affecte l'effet de lubrification et la durée de vie de l'huile, généralement installé après le système de séparation pétrole-gaz, est le composant clé de dissipation thermique du compresseur d'air à vis d'injection d'huile ; Le deuxième est le refroidisseur final, dont la fonction principale est de refroidir l'air comprimé, installé après l'orifice d'échappement du compresseur d'air, appartient à la configuration standard du compresseur d'air, presque tous les compresseurs d'air doivent être équipés ; Le troisième est le refroidisseur intermédiaire, spécialement conçu pour les compresseurs d'air à plusieurs étages. Il est utilisé pour refroidir l'air comprimé entre tous les niveaux de compression. Il peut réduire efficacement la consommation d'énergie de la prochaine étape de compression et améliorer l'efficacité de compression de l'ensemble de la machine. Il est largement utilisé dans les équipements de compresseurs d’air à haute et ultra haute pression.

Selon la classification du fluide de refroidissement, il peut être divisé en trois catégories : refroidissement par air, refroidissement par eau et refroidissement mixte.  Parmi eux, le type refroidi par air (série TD) adopte une structure de dissipation thermique à ailettes en aluminium, reposant sur un refroidissement par ventilation forcée par ventilateur, sans source d'eau externe, une installation flexible et pratique, particulièrement adaptée aux zones de pénurie d'eau, aux équipements mobiles et aux unités fixes de petite et moyenne taille ; Le type refroidi à l'eau (série HD) adopte une structure de coque en acier inoxydable, un flux d'eau froide et d'air comprimé inversé, une efficacité d'échange thermique élevée et une faible consommation d'énergie, adapté aux zones abondantes en eau, aux grandes unités et aux environnements à haute température ; Le type de refroidissement hybride combine les avantages du refroidissement par air et du refroidissement par eau. La zone centrale adopte un refroidissement par eau pour assurer l'effet de refroidissement, et la zone périphérique adopte un refroidissement par air pour s'adapter à l'environnement. Il est spécialement conçu pour les conditions de travail extrêmes ou les équipements nécessitant une précision de refroidissement extrêmement élevée.

DC Compressor dispose d'une équipe de sélection professionnelle, qui peut recommander avec précision le type de refroidisseur le plus approprié aux clients en fonction du modèle, de la puissance, du volume d'échappement, de la pression de fonctionnement et de l'environnement de fonctionnement du compresseur d'air du client (tel que la source d'eau, la température ambiante, etc.) pour garantir que l'effet de refroidissement correspond parfaitement aux exigences de fonctionnement de l'équipement.

Quelle est la différence entre la structure et le principe de fonctionnement du refroidisseur à compresseur d'air ?

La conception et le principe de fonctionnement de la structure du refroidisseur du compresseur d'air Atlas Copco seront différents selon le type de refroidissement, mais le noyau est autour du développement du « transfert de chaleur efficace », toutes les pièces coopèrent pour obtenir un effet de refroidissement stable.

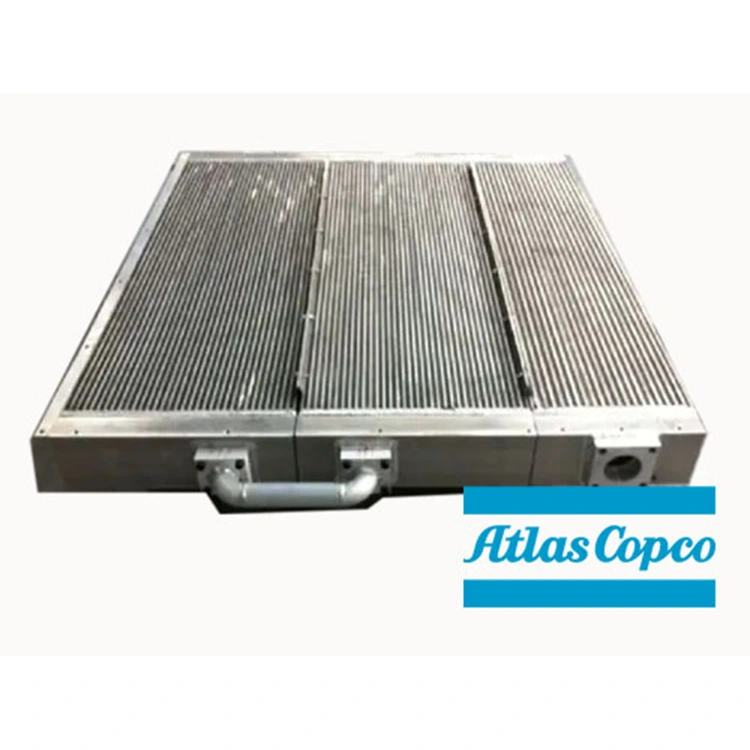

Du point de vue structurel, le refroidisseur refroidi par air est principalement composé d'ailettes d'échange thermique en aluminium, de tubes d'échange thermique, de ventilateurs axiaux, de moteurs de ventilateur, de capots de protection, de drains et de supports.  Les ailettes en aluminium et les tubes d'échange thermique adoptent une conception intégrée pour améliorer considérablement l'efficacité de la conduction thermique, le ventilateur et le moteur coopèrent pour obtenir une ventilation forcée et le capot de protection assure un fonctionnement sûr de l'équipement.  Le refroidisseur refroidi à l'eau est composé d'un faisceau de tubes d'échange thermique en acier inoxydable, d'une coque, d'un couvercle d'extrémité, d'une interface d'entrée et de sortie, d'une sortie des eaux usées et d'un drain. Le matériau en acier inoxydable garantit la résistance à la corrosion et la durée de vie de l'équipement. Le couvercle d'extrémité est conçu pour un démontage et un entretien ultérieurs.  De plus, tous les types de refroidisseurs sont équipés de capteurs de température, d'indicateurs de pression différentielle, d'interfaces de soupape de sécurité et de systèmes de drainage automatiques pour la surveillance de l'état de fonctionnement et la protection de la sécurité.

En termes de principe de fonctionnement, la logique de fonctionnement du refroidisseur refroidi par air est simple et efficace : un fluide à haute température (air ou huile lubrifiante) circule à travers le tube d'échange thermique en aluminium, et le flux d'air forcé est généré après le démarrage du ventilateur, et la chaleur est rapidement dissipée dans l'atmosphère à travers les ailettes, réalisant ainsi le refroidissement.  Le ventilateur adopte une conception de contrôle automatique de la température, qui peut ajuster automatiquement la vitesse en fonction de la température du fluide et réaliser un fonctionnement économe en énergie tout en assurant l'effet de refroidissement.  Les refroidisseurs refroidis à l'eau utilisent une technologie d'échange thermique à contre-courant, un fluide à haute température circule à l'intérieur du tube d'échange thermique, l'eau de refroidissement s'écoule en sens inverse à l'extérieur du tube, cette conception à contre-courant peut maximiser l'efficacité de l'échange thermique, la chaleur est transférée à l'eau de refroidissement à travers la paroi du tube, puis emportée en continu par l'eau de refroidissement.  Le séparateur d'humidité intégré au refroidisseur collectera l'eau liquide condensée et finalement s'écoulera via l'égouttoir automatique pour accomplir la double tâche de refroidissement et de déshydratation.

L'équipe technique de DC Compressor possède une compréhension approfondie de la structure et du principe de fonctionnement de divers refroidisseurs et peut fournir aux clients des descriptions détaillées des produits et des conseils de fonctionnement pour aider les clients à maîtriser rapidement la logique de fonctionnement de l'équipement et à déterminer avec précision l'état de fonctionnement de l'équipement.

Quels sont les modèles courants et les principaux avantages du refroidisseur à compresseur d’air ?

Atlas Copco a construit une variété de produits de série de refroidisseurs hautes performances avec une accumulation de technologies vieilles d'un siècle. Chaque modèle de série s'adapte à différents scénarios, avec de multiples avantages tels qu'une efficacité élevée, une durabilité et une intelligence, devenant ainsi le premier choix des clients industriels mondiaux.

La série de refroidisseurs standard grand public couvre quatre types de noyau : refroidisseur final refroidi par air de la série TD, élément de refroidissement intégré en aluminium, avec une conception à faible résistance au vent, niveau de protection du ventilateur jusqu'à IP55, adapté aux compresseurs d'air de petite et moyenne taille des séries GA/GX/GZ, largement utilisé dans la fabrication de petite et moyenne taille, la transformation du matériel et d'autres industries ; Le refroidisseur final refroidi à l'eau de la série HD adopte une structure de faisceau de tubes en acier inoxydable, une faible consommation d'eau et un séparateur d'humidité intégré, adapté au grand compresseur d'air de la série GA/GA+, qui est le choix de base des grandes entreprises industrielles telles que l'industrie sidérurgique et chimique ; le refroidisseur d'huile de la série OC adopte une conception de transfert de chaleur efficace, la précision du contrôle de la température de l'huile peut atteindre ± 2 ℃, ce qui peut s'adapter aux conditions de haute pression et couvrir toutes les séries de compresseurs d'air à vis à injection d'huile ; Le refroidisseur intermédiaire de la série IC, conçu pour la compression à plusieurs étages, la capacité de pression ≥25bar, la plage de refroidissement à un étage ≥50℃, est un élément essentiel du compresseur d'air haute pression et ultra-haute pression.

Par rapport aux refroidisseurs ordinaires, les refroidisseurs Atlas Copco présentent cinq avantages fondamentaux : premièrement, une efficacité d'échange thermique plus élevée, une conception optimisée des canaux d'écoulement qui rendent l'efficacité de l'échange thermique 15 à 20 % supérieure à celle des refroidisseurs ordinaires et peuvent rapidement réaliser un refroidissement ; deuxièmement, des matériaux de qualité supérieure, de l'aluminium refroidi par air, de l'acier inoxydable 316L refroidi par eau, une résistance à la corrosion, une résistance à l'usure, une résistance aux températures élevées et une durée de vie plus longue ; Troisièmement, le contrôle intelligent est plus précis, le capteur de température intégré et le fonctionnement de la liaison PLC peuvent obtenir un contrôle précis de la température et réduire davantage la consommation d'énergie ; quatrièmement, la maintenance est plus pratique, la conception modulaire est facile à démonter et à nettoyer, ce qui réduit le temps de maintenance des temps d'arrêt des équipements ; cinquièmement, une interface de soupape de sécurité intégrée sûre et fiable, peut prévenir efficacement les dommages causés par la surpression, le produit répond pleinement à la norme de qualité ISO 9001.

DC Compressor, en tant que fournisseur partenaire agréé d'Atlas Copco, dispose d'une capacité d'approvisionnement stable pour une gamme complète de produits de refroidissement. Il peut rapidement correspondre au modèle de refroidisseur correspondant en fonction des modèles d'équipement du client et doit assurer l'ajustement parfait entre les produits et l'équipement.

Défauts courants du refroidisseur du compresseur d’air

Un refroidisseur à long terme dans un environnement de fonctionnement à haute température et à charge élevée, ou en raison d'un entretien inapproprié, peut apparaître une série de pannes.  Un dépannage rapide et des mesures de solutions scientifiques peuvent efficacement éviter l'expansion des défauts et réduire les pertes d'arrêt des équipements.  DC Compressor combine des années d’expérience en matière de service, résume les défauts courants et les solutions correspondantes des refroidisseurs et fournit des conseils pratiques aux clients.

Si la température d'échappement est trop élevée pour provoquer le déclenchement de l'équipement, quatre causes principales doivent être étudiées en premier : le blocage des ailettes refroidies par air, l'entartrage des tuyaux refroidis par eau, une panne de ventilateur et un débit d'eau de refroidissement insuffisant.  Les solutions correspondantes sont : souffler la poussière de la face interne de l'ailette avec de l'air comprimé ; éliminer le tartre dans le pipeline par nettoyage chimique ; vérifier si le moteur du ventilateur et la courroie sont endommagés et les réparer ou les remplacer à temps ; régler la vanne d'eau pour augmenter le débit d'eau de refroidissement.

Si une fuite du refroidisseur est détectée, elle est principalement causée par le vieillissement des joints, la corrosion des tubes d'échange thermique ou les boulons des capuchons desserrés.  À ce stade, il est nécessaire de remplacer la bague d’étanchéité vieillissante ; réparer ou remplacer le tube d'échange thermique corrodé ; serrez les boulons du couvercle d'extrémité uniformément pour éviter les fuites causées par une contrainte inégale.

Lorsque l'évacuation des condensats n'est pas régulière, il existe une forte probabilité que l'égouttoir soit bloqué, que le séparateur d'humidité soit encrassé ou que la différence de pression du système soit insuffisante.  La solution est de nettoyer ou de remplacer le drain ; démonter et nettoyer la balance dans le séparateur d'humidité ; Vérifiez la pression du système pour vous assurer que la différence de pression répond aux exigences de drainage.

S'il y a une perte de pression trop importante dans l'équipement, il faut se concentrer sur trois aspects : le tartre ou le dépôt de carbone à l'intérieur du refroidisseur, les vannes d'entrée et de sortie ne sont pas complètement ouvertes et les canalisations sont bouchées.  Les impuretés internes peuvent être éliminées par nettoyage chimique ; état de la vanne vérifié pour garantir une ouverture complète ; canalisations bouchées débouchées pour rétablir une circulation normale.

Quels sont les points clés de l’entretien quotidien du refroidisseur à compresseur d’air ?

Un entretien régulier et scientifique est essentiel pour prolonger la durée de vie des refroidisseurs à compresseur d'air Atlas Copco et garantir leur fonctionnement stable.  Combiné aux caractéristiques du produit et à l'expérience du secteur, DC Compressor examine les points et processus de maintenance détaillés pour les clients afin de les aider à établir un système de maintenance parfait.

Dans le cycle de maintenance, les normes suivantes doivent être strictement respectées : nettoyage de la surface des ailettes du refroidisseur refroidi par air, une fois toutes les 2000 heures ou 3 mois ; nettoyage interne des groupes refroidisseurs refroidis à l'eau, une fois toutes les 8 000 heures ou 1 an ; inspection des drains de tous types de refroidisseurs, une fois par mois ; remplacement des joints des capuchons d'extrémité des refroidisseurs refroidis à l'eau, une fois tous les 2 ans ; moteurs de ventilateur et courroies pour refroidisseurs à air, une fois toutes les 4 000 heures.

Différents types de procédures de maintenance des refroidisseurs ont leur propre accent.  Le nettoyage du refroidisseur refroidi par air doit suivre strictement le processus « d'arrêt, de décompression, de purge, de nettoyage, de traitement des taches d'huile et d'inspection des composants » : arrêtez d'abord le fonctionnement de l'équipement, débranchez l'alimentation électrique, relâchez la pression du système ; utilisez de l'air comprimé de 0,4 à 0,6 MPa pour purger la poussière du côté intérieur de l'ailette ; si l'aileron présente de fortes taches d'huile, nettoyez-la avec un détergent neutre, puis rincez-la à l'eau claire et séchez-la ; vérifiez enfin si la pale du ventilateur et le capot de protection sont intacts pour garantir l'absence de dommages.

Le nettoyage du refroidisseur refroidi à l'eau doit être effectué conformément à « la vanne de fermeture et le retrait du couvercle-nettoyage chimique-rinçage à l'eau propre-remplacement du test de pression du joint » : fermer l'entrée et la vanne de sortie d'eau de refroidissement, retirer le couvercle d'extrémité ; faire circuler un agent spécial de nettoyage des tuyaux pour éliminer le tartre et l'huile dans les tuyaux ; rincer soigneusement l'intérieur du faisceau de tubes avec de l'eau propre ; remplacez le nouveau joint et remontez-le, et enfin effectuez un test de pression (la pression d'essai est 1,2 fois la pression de service) pour garantir l'absence de fuite.

L'entretien du système de drainage ne peut être ignoré : vérifiez régulièrement l'état de fonctionnement de l'égouttoir automatique pour assurer un drainage fluide ; nettoyer l'élément filtrant du drain et remplacer régulièrement les pièces vieillissantes ; en hiver, des mesures antigel doivent être prises pour ajouter de l'antigel au système de refroidissement par eau afin d'éviter les fissures de gel dans la canalisation.

DC Compressor rappelle régulièrement aux clients d'effectuer des travaux de maintenance et fournit des manuels d'instructions de maintenance détaillés et une formation professionnelle aux clients pour les aider à maîtriser les compétences de maintenance et à réduire les taux de panne des équipements.

Quelles sont les principales recommandations pour la sélection et l’installation d’un refroidisseur à compresseur d’air ?

Une sélection correcte et une installation standard sont des conditions préalables pour des performances optimales des refroidisseurs à compresseur d'air Atlas Copco.  DC Compressor combine un grand nombre de cas pratiques pour fournir aux clients des suggestions ciblées de sélection et d’installation afin de les aider à éviter les problèmes courants.

Trois principes fondamentaux doivent être suivis lors de la sélection : l'un consiste à faire correspondre les paramètres de l'équipement, à sélectionner le refroidisseur correspondant en fonction des paramètres de base tels que la puissance, le volume d'échappement et la pression de fonctionnement du compresseur d'air pour garantir que la capacité de refroidissement correspond aux exigences de l'équipement ; l'autre est de s'adapter aux conditions environnementales. Si la température ambiante dépasse 35 ℃, il est nécessaire de sélectionner des produits avec une capacité de refroidissement augmentée de 10 à 15 %, afin d'éviter qu'un environnement à haute température n'affecte l'effet de refroidissement ; Troisièmement, compte tenu de la source d'eau et de la qualité de l'eau, le système refroidi par eau doit être sélectionné en fonction de la situation de la source d'eau. Dans les zones où l'eau est dure, il est recommandé de l'utiliser avec un adoucisseur d'eau pour réduire le risque de tartre des canalisations.

Quatre points doivent être pris en compte lors de l'installation : lors de l'installation de refroidisseurs refroidis par air, il est nécessaire de s'assurer qu'un espace de ≥500 mm est réservé autour de l'équipement pour assurer une ventilation fluide et éviter la dissipation de chaleur due à une mauvaise ventilation ; des vannes et des manomètres doivent être installés à l’entrée et à la sortie des refroidisseurs refroidis par eau pour faciliter l’entretien ultérieur et la surveillance de la pression ; un espace de démontage doit être réservé lors de l'installation pour faciliter le nettoyage, l'entretien et le remplacement ultérieurs des pièces ; L'orifice d'échappement du refroidisseur doit être installé vers le bas pour assurer une évacuation fluide de l'eau condensée et éviter l'accumulation d'eau affectant l'effet de refroidissement et la durée de vie de l'équipement.

De plus, pendant le processus de sélection et d'installation, si le client a des questions, l'équipe technique professionnelle de DC Compressor peut fournir des conseils individuels, en combinant le scénario de production réel du client, le modèle d'équipement et d'autres détails, pour donner un schéma de sélection et des dessins d'installation précis, afin de garantir que les spécifications d'installation du refroidisseur et un fonctionnement stable.
