Réservoir de stockage d'air

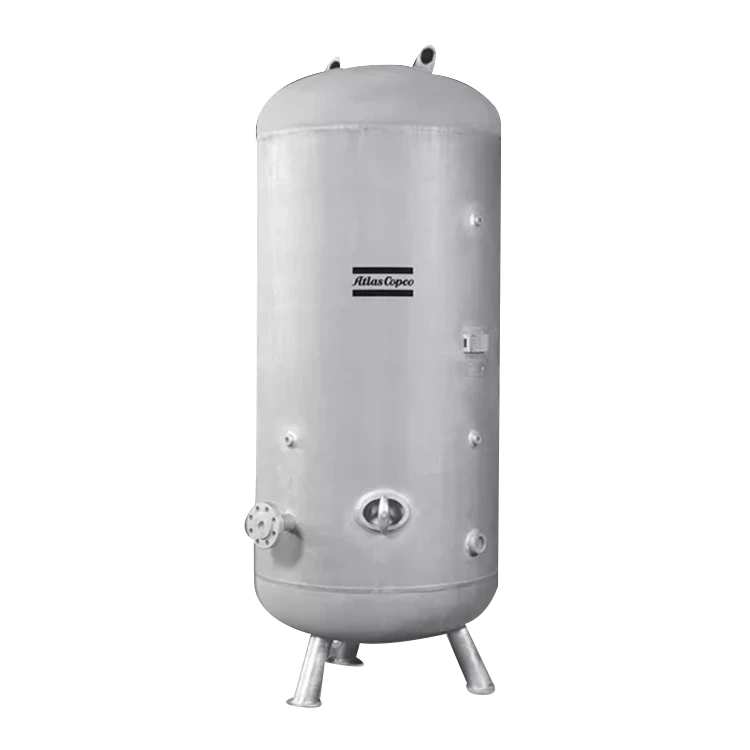

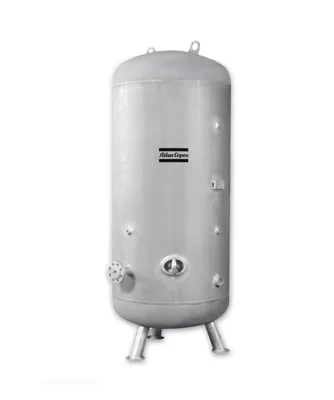

Réservoirs de stockage d’air haute pression HTA

Économies d'énergie pour les applications haute pression

Les réservoirs de stockage d'air haute pression HTA d'Atlas Copco fournissent de l'air comprimé à une pression constante en stockant l'air comprimé pour répondre aux pics de demande. En évitant les cycles de charge/décharge excessifs, ils économisent de l’énergie et prolongent la durée de vie du compresseur d’air. Les HTA sont idéaux pour les applications à haute pression.

Convient à diverses conditions de terrain

Le HTA peut fonctionner efficacement à des températures ambiantes allant de -10°C/14°F à +55°C/131°F, et convient à la manipulation d'air comprimé humide et chaud. Une évacuation des condensats est facultative.

Haute fiabilité

Nous utilisons la méthode de calcul dynamique par éléments finis pour calculer la résistance, la contrainte, la pulsation et la vibration, et concevons le HTA sur la base des résultats du calcul, ce qui lui confère une fiabilité exceptionnelle (CE 97/23 – ASME section VIII, div 3).

Avantages technologiques

Avantages techniques

■Sélection sécurisée

Les réservoirs de gaz HTA sont facilement compatibles avec les compresseurs conçus pour une pression de 45 bars et une température de 55°C/131°F.

■Construction robuste

Les réservoirs sécuritaires en métal galvanisé à chaud offrent une protection supérieure.

■Installation facile

Équipé de trous de montage facilement accessibles pour une installation pratique.

Qu'est-ce qu'un réservoir récepteur d'air ?

Les réservoirs de réception d'air, parfois appelés réservoirs de stockage d'air comprimé, sont un élément crucial des systèmes d'air comprimé. Leur objectif principal est de stocker temporairement l’air comprimé pour répondre aux pics de demande du système et optimiser l’efficacité opérationnelle de l’usine.

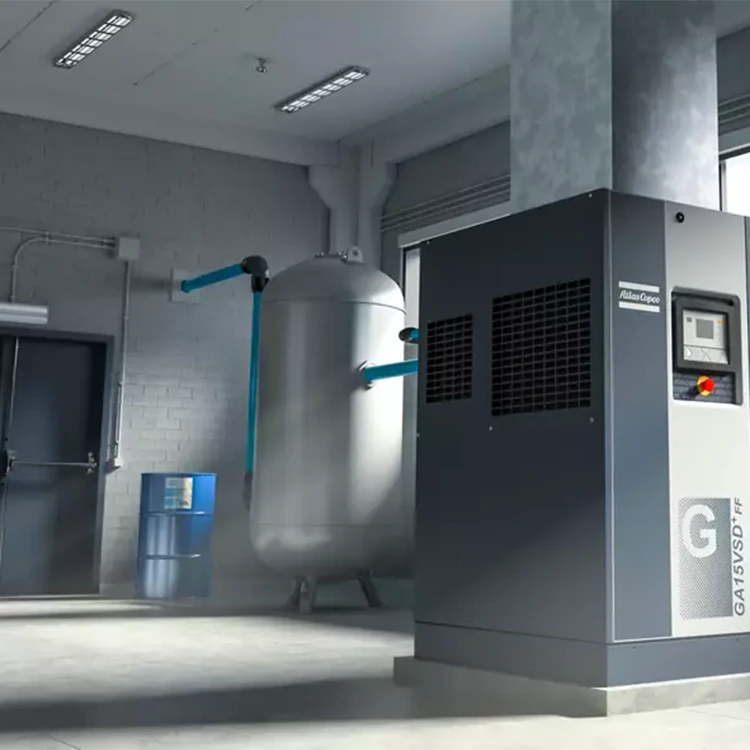

Le rôle du réservoir de stockage d’air

Théoriquement parlant, votre compresseur d’air peut fonctionner sans réservoir de réception d’air. Cependant, l’absence d’un composant dans le système pneumatique augmentera les cycles de chargement et de déchargement du compresseur, lui imposant ainsi une charge plus lourde. Il est important de se rappeler que le cycle de chargement et de déchargement dépend des fluctuations de la demande au sein de votre installation.

Le réservoir de stockage d'air joue un rôle crucial dans les systèmes pneumatiques. Ils sont utilisés pour stocker l’air comprimé avant qu’il n’entre dans le système de canalisations ou l’équipement. En bref, le réservoir de réception d’air agit comme un tampon entre le compresseur et les fluctuations de pression provoquées par les changements de demande.

Certains compresseurs d'air sont « montés sur réservoir », ce qui signifie qu'ils sont fournis comme une unité complète et installés au-dessus du réservoir de réception d'air. L'utilisation de compresseurs d'air de type réservoir permet non seulement d'économiser de l'espace, mais réduit également le coût d'installation initial requis pour l'installation de séchoirs individuels. Cette configuration est très courante dans les petits compresseurs d'air et la puissance de sortie ne dépasse généralement pas 26 kilowatts (ou 35 chevaux). Les gros compresseurs d'air ne conviennent pas aux conceptions d'installation de réservoirs, car cela entraînerait une configuration lourde au sommet, posant potentiellement des risques pour la sécurité.

L'utilisation de réservoirs d'air dans les systèmes pneumatiques peut réduire une circulation excessive et garantir une pression d'air constante, ce qui est crucial pour maintenir l'efficacité des compresseurs et prolonger leur durée de vie.

Types de récepteurs d'air

Il existe différents types de récepteurs d'air pour répondre aux besoins spécifiques des applications. Parmi les plus courants figurent les récepteurs d’air humide et les récepteurs d’air sec.

Installez un réservoir d'air humide entre le compresseur d'air et le sécheur. Ces réservoirs de stockage stockent l'air comprimé non traité et aident à éliminer l'humidité avant que l'air n'entre dans le système de séchage, jouant ainsi un rôle crucial dans l'amélioration des performances du sécheur. Cette étape peut garantir l’amélioration de l’efficacité du processus de séchage.

D'autre part, le récepteur d'air sec stocke l'air comprimé traité et est généralement installé après le compresseur d'air et le sécheur. Leur fonction principale est de maintenir l’intégrité de l’air sec et d’assurer les performances stables et fiables du système.

Comment sélectionner correctement un réservoir récepteur d’air ?

Une bonne règle de base pour sélectionner un réservoir de stockage d'air est de permettre un débit de 3 à 4 gallons d'air par CFM, ou 10 à 15 litres par litre d'air comprimé par seconde, selon le type de compresseur d'air utilisé et l'application. Semblable à la sélection du compresseur d’air, plusieurs facteurs doivent être pris en compte lors de la détermination des spécifications du réservoir d’air approprié pour votre système. Les facteurs suivants sont fortement recommandés :

Minimiser les fluctuations/chutes de pression : le réservoir de réception d'air est utilisé pour minimiser les fluctuations de pression qui peuvent affecter le processus de production et la qualité du produit. Lors du choix du réservoir de réception d'air approprié pour votre compresseur, deux valeurs doivent être notées : la pression de sortie du compresseur et les exigences de l'application au point d'utilisation. Veuillez noter que l'air comprimé stocké dans le réservoir de réception d'air n'est utile que lorsque sa pression est suffisante pour soutenir le processus correspondant. Par conséquent, la durée pendant laquelle le réservoir de réception d’air fournit du gaz à la pression requise par l’utilisateur final/l’équipement (en minutes) doit être prise en compte.

Répondre aux demandes de pointe en air à court terme : Si la demande en air comprimé fluctue considérablement au cours de la journée, la demande de pointe doit être prise en compte pour garantir que la pression du système ne descend pas en dessous des niveaux autorisés. Les réservoirs de stockage d'air assurent le stockage pour répondre aux demandes d'air de pointe à court terme que le compresseur ne peut pas satisfaire. Vos besoins en air peuvent varier en fonction de l'heure de la journée, des horaires de travail ou même de besoins exceptionnels (comme l'utilisation occasionnelle de sableuses ou de machines à jet de produits abrasifs). Une compréhension approfondie de votre application d'air comprimé, du débit d'air requis (CFM ou litres par seconde) et des pressions de pointe attendues de votre système est très bénéfique, car cela détermine le débit d'air comprimé nécessaire pour éviter les pénuries d'air dans n'importe quelle partie du processus.

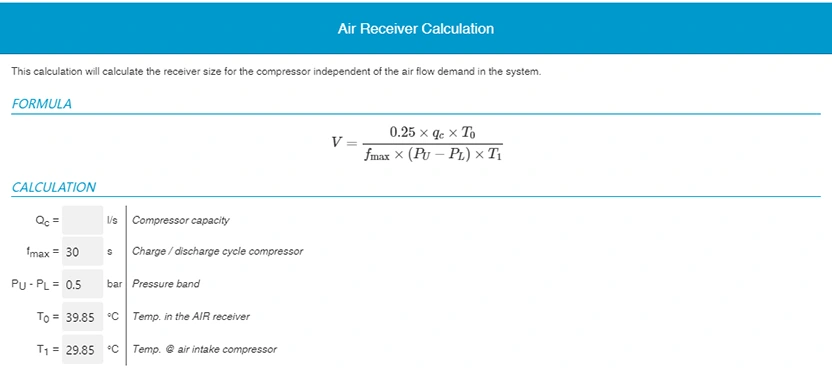

Calcul du récepteur d'air
